전류 센서 변압기 분할 코어 CT-T36

기본정보

모델 번호.	CT-T36
애플리케이션	전자제품, 계측기, 위치 센서, 오디오, 조명
일반	전력 변환기
단계	아인젤
작업 조건	내부에
사용	측정
위켈폼	다층 벌집형
설치	활성형
자기 회로의 구조	복합형
전압 변환 원리	정전용량형
운송 패키지	골판지 상자
사양	CT-T36
등록 상표	야두
기원	중국
HS 코드	8504
생산 능력	20000 조각/월

상품 설명

분할 코어 Stromwandler CT-T36
설명:
Yadoo 시리즈 분할 코어 전류는 중앙 도체를 통해 흐르는 5~80A의 교류 전류를 캡처합니다. 스플릿 코어 CT는 빠르고 쉽게 설치할 수 있도록 설계되었습니다. 분할 코어 설계를 사용하면 CT 설치를 위해 1차 전선을 오프라인으로 전환하거나 연결을 끊을 필요 없이 자기장 유도를 통해 비접촉 전류 측정이 가능합니다. 이 방법을 사용하면 보다 안전하고 간편하며 휴대 가능한 전류 측정이 가능합니다.



형질:

CT-T36
최대 연속 1차 전류:	5A ~ 1000AAC
유동비율:	3000:1
산출:	0.333V, mV, mA, A
정확성:	정격 전류의 5% ~ 120%에서 ± 1%
절연 전압:	600VAC
최대 1차 전압:	3kV(절연 도체)
위상각:	정격 전류의 50%에서 2도 미만
주파수 범위:	50Hz ~ 400Hz
작동 온도:	-15°C ~ 60°C
리드:	4 Fuß(105cm), UL 1015, 연선, 0,34mm2(22AWG)

그림:



모델	ID	정격 앰프	정확성
CT-T36	36mm	300, 400, 500, 600	0,5, 1,0

응용 분야: * 에너지 서브미터
* 파워미터
* 전력 품질 모니터링
* HVAC 및 펌프 등
* 분산 측정 시스템

장점:
* 작고 가볍다
* 쉬운 설치
* 서지 보호 회로가 내장되어 있습니다.
* 분할 코어 설계로 기존 케이블을 제거하지 않고도 쉽게 설치할 수 있습니다.
* 맞춤 디자인 가능

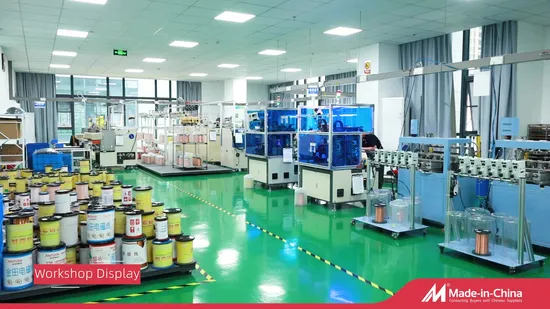

회사 프로필:
Wuxi Yadoo Electromechanical은 전기 및 전자 제조업체를 위한 맞춤형 설계 솔루션을 제공하는 전문 회사입니다. 상하이 항구에서는 불과 2시간, 닝보 항구에서는 4시간밖에 걸리지 않아 좋은 운송 자원을 제공합니다. 수십 년의 개발 끝에 Yadoo는 기술 지원 제공에 있어 광범위한 경험을 보유하고 있습니다. Yadoo는 전기 및 기계 장치 판매 외에도 맞춤형 디자인도 제공합니다. 현재 Yadoo는 유럽, 캐나다, 미국, 멕시코, 일본, 한국 및 기타 35개국의 고객에게 서비스를 제공하고 자성 재료, 변압기 및 베어링을 수출합니다. 우리의 장점 : 경험이 풍부한 기술 팀이 있으며 QC 팀은 전자 기계의 설계부터 샘플 및 대량 생산까지 모든 프로세스를 감독합니다.
